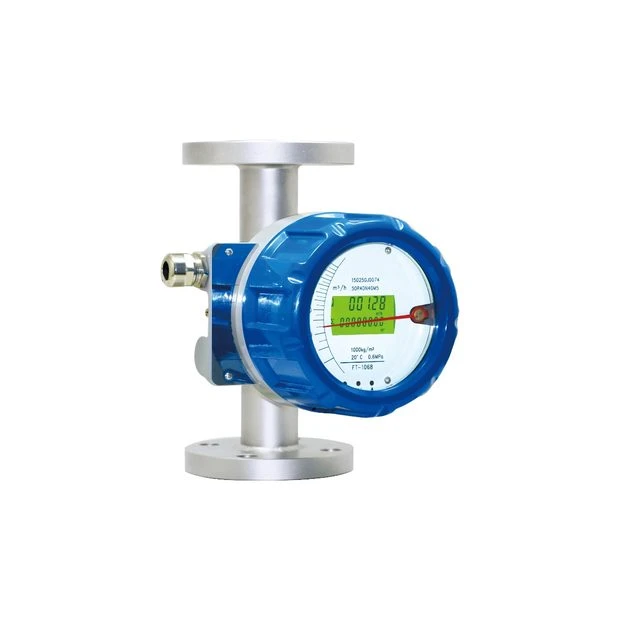

El rotámetro de área variable Suremeter Ref. SH250 es el diseño clásico de cono y flotante, en versión metálica con indicación local y salida electrónica. Un flotante sube dentro de un tubo cónico hasta la altura en que el empuje del fluido equilibra su peso; esa altura es el caudal. La ventaja práctica es que se lee sin alimentación eléctrica y que el diseño de carrera corta permite medir caudales altos con un tubo de medición relativamente breve, lo que resuelve montajes donde no hay altura disponible.
Se instala en posición vertical con flujo ascendente, con brida. Hay versión mecánica de aguja, versión digital con display LCD y versión totalmente en acero inoxidable para fluidos agresivos. Para productos que solidifican, la sección de medición admite camisa de calefacción.
Especificaciones técnicas:
• Rango de caudal: 0,03 a 3000 m³/h
• Precisión: ±1,5 % en líquidos; ±2,5 % en gases
• Presión nominal: DN15-DN50 hasta 4,0 MPa; DN80-DN200 hasta 1,6 MPa
• Versión especial: DN15-DN50 hasta 32 MPa; DN80-DN200 hasta 16 MPa
• Pérdida de carga: 7 a 70 kPa
• Temperatura del fluido: -40 a +100 °C en SS304; 0 a +100 °C en PTFE; hasta +450 °C en alta temperatura
• Viscosidad: DN15 menor a 5 mPa·s; DN25 menor a 250 mPa·s; DN50-DN150 menor a 300 mPa·s
• Salidas: 4-20 mA a 24 V CC en sistema de dos hilos; versión con alarma a cuatro hilos
• Alimentación: 24 V CC, 85-265 V CA 50 Hz o batería de 3,6 V y 7,5 Ah
• Interfaz eléctrica: prensacable 1/2 NPT o M20x1,5
• Protección IP65; Exia IIC T1-T6 y Exd IIB T1-T6; montaje vertical
Se usa en plantas químicas y petroquímicas, laboratorios y plantas farmacéuticas, equipos de suministro de gas, centrales eléctricas, industria metalúrgica y en dosificación de reactivos donde la lectura visual directa sigue siendo un requisito operativo.
Preguntas frecuentes
¿Se puede instalar horizontal? No. El principio depende de la gravedad: el flotante tiene que subir contra su propio peso. Va vertical, con flujo de abajo hacia arriba. Si no tenés tramo vertical disponible, conviene otro principio de medición.
¿Sirve para fluidos que solidifican al enfriarse? Sí, con camisa de calefacción sobre la sección de medición. Es lo habitual en resinas, ceras y algunos aceites pesados. Indicanos el producto y la temperatura de trabajo.
¿Necesita electricidad para funcionar? La versión mecánica de aguja no: se lee directamente en la escala. Si querés salida 4-20 mA al PLC o alarma por caudal, esa parte lleva alimentación de 24 V CC, 220 V CA o batería.
Consultá disponibilidad y cotización con AMIL SRL — Esteban Echeverría 1960, Vicente López, Buenos Aires. Teléfono 11 5310-5544 · ventas@amilsrl.com.ar
