Cómo Elegir Válvulas Industriales para Oil & Gas y Minería
Guía comparativa para gasoductos, baterías de pozo y plantas de proceso
Esférica (de bola), esclusa (de compuerta), retención, globo, mariposa y filtros tipo Y y canasta (coladores): seis familias de válvulas, cada una resuelve un problema distinto. Esta guía de AMIL SRL — distribuidor de válvulas industriales en Argentina (línea KOKO) — te ayuda a elegir la correcta según función, diámetro, clase de presión y norma exigida en Vaca Muerta, minería e industria de proceso.
Consultar Ahora →
Por qué el tipo de válvula correcto importa
En una batería de Vaca Muerta o en un skid minero, una válvula mal elegida no es un detalle menor. Una esclusa sin certificación de pigging obliga a desviar el trazado para pasar el scraper. Una retención swing en una línea con arranque/parada frecuente golpea la cañería y acorta la vida útil de las bridas. Una válvula sin certificación NACE en servicio agrio incumple el pliego del operador y se rechaza en la recepción de obra. El costo de la válvula equivocada casi nunca aparece en la factura de compra: aparece después, en la parada no programada.
Regla práctica: si la línea maneja gas ácido (H2S), pedí siempre certificación NACE MR0175/ISO 15156 en los materiales de cuerpo, tapa y trim — no viene por defecto en toda válvula estándar, hay que especificarla al cotizar.
Las 6 familias de válvulas, en un vistazo
Comparación rápida antes de entrar en el detalle de cada familia y sus modelos disponibles.
| Familia | Función principal | Rango | Clase máx. | Norma clave | Cuándo elegirla |
|---|---|---|---|---|---|
| 🔵 Esférica (bola) | Bloqueo total, 1/4 de vuelta | 1/2" – 48" | Cl. 2500 LB | API 6D · ASME B16.34 | Bloqueo rápido y hermético en línea recta |
| ⬛ Esclusa (compuerta) | Aislación total, paso libre | 1/2" – 48" | Cl. 2500 LB | API 6D · ASME B16.34 | Líneas con pigging o de baja frecuencia de uso |
| ↩️ Retención | Anti-retorno automático | 1/2" – 48" | Cl. 2500 LB | API 6D · NACE MR0175 | Descarga de bombas, baterías, skids |
| 🌐 Globo | Regulación fina de caudal | 2" – 20" | Cl. 1500 LB | API 623 · EN 13709 | Vapor, agua de proceso, dosificación |
| 🦋 Mariposa | Aislación económica, gran diámetro | 2" – 48"+ | Cl. 300 LB | API 609 · AWWA C504 | Agua, aire, refrigeración en diámetros grandes |
| 🧲 Filtros tipo Y / canasta | Filtrado de protección | 2" – 24" | Cl. 1500 LB | ASME B16.34 | Aguas arriba de bombas, medidores y válvulas de control |
Todos los modelos en una tabla: diámetro, clase y norma
Datos tomados de cada ficha técnica. Donde dice "Consultar", el dato depende del pedido: confirmalo con nuestro equipo técnico.
| Equipo | Aplicación típica | Diámetro | Clase máx. | Norma | NACE disponible | Modelo (ref.) | Ficha |
|---|---|---|---|---|---|---|---|
| Válvula esférica trunnion para gasoductos | Oil & gas — Vaca Muerta | 2"–48" | 2500 LB | API 6D · ISO 17292 · ASME B16.34 · API 608 · ISO 14313 | Sí | KOKO Ref. 2128 | Ver ficha → |
| Válvula esférica paso total para oil & gas | Industria de proceso | 1/2"–10" | 1500 LB | API 6D · ASME B16.34 · API 608 · ISO 17292 | Consultar | KOKO Ref. 2129 | Ver ficha → |
| Válvula esférica DBB de doble bloqueo para pozos | Oil & gas y minería | 2"–12" | 2500 LB | ASME B16.34 · API 608 · ISO 17929 | Consultar | KOKO Ref. 2127 | Ver ficha → |
| Válvula esférica top entry para minería y oil & gas | Minería de altura | 2"–24" | 1500 LB | API 6D · ISO 17292 · ASME B16.34 · ISO 14313 · API 608 | Consultar | KOKO Ref. 2126 | Ver ficha → |
| Válvula esférica forjada Clase 2500 para alta presión | Minería | 1/2"–3" | 2500 LB | ASME B16.34 | Consultar | KOKO Ref. 2145 | Ver ficha → |
| Válvula esclusa con pigging para ductos | Oil & gas y minería | 2"–48" | 1500 LB | API 6D · ASME B16.34 | Sí | KOKO Ref. 2130 | Ver ficha → |
| Válvula esclusa doble disco para ductos de gas | Oil & gas y minería | 2"–36" | 1500 LB | API 6D · ASME B16.34 | Sí | KOKO Ref. 2131 | Ver ficha → |
| Válvula esclusa forjada Clase 2500 para alta presión | Minería | 1/2"–3" | 2500 LB | API 602 · ASME B16.34 · BS 5352 | Consultar | KOKO Ref. 2146 | Ver ficha → |
| Válvula de retención dual plate API 6D | Oil & gas | 2"–48" | 1500 LB | API 594 · ASME B16.34 · API 6D | Sí | KOKO Ref. 2137 | Ver ficha → |
| Válvula de retención swing para oil & gas | Oil & gas e industria | 2"–48" | 1500 LB | API 6D · ASME B16.34 · BS 1868 | Sí | KOKO Ref. 2139 | Ver ficha → |
| Válvula de retención forjada Clase 2500 | Minería | 1/2"–3" | 2500 LB | ASME B16.34 · API 602 · BS 5352 | Consultar | KOKO Ref. 2148 | Ver ficha → |
| Válvula de globo para regulación de caudal | Industria de proceso | 2"–20" | 1500 LB | API 623 · ASME B16.34 · EN 13709 | Consultar | KOKO Ref. 2141 | Ver ficha → |
| Válvula de globo autosellante para alta presión | Industria de proceso | 2"–12" | 1500 LB | API 623 · ASME B16.34 · EN 13709 | Consultar | KOKO Ref. 2142 | Ver ficha → |
| Válvula mariposa wafer/lug para gran diámetro | Industria de proceso | 2"–48" | 300 LB | API 609 · ANSI/AWWA C504 · ASME B16.34 | Consultar | KOKO Ref. 2134 | Ver ficha → |
| Filtro tipo Y para protección de bombas y medidores | Oil & gas, minería e industria | 2"–24" | 1500 LB | ASME B16.34 | Consultar | KOKO Ref. 2143 | Ver ficha → |
| Filtro tipo canasta para minería y combustible | Minería | 2"–20" | 1500 LB | ASME B16.34 | Consultar | KOKO Ref. 2144 | Ver ficha → |
¿Tenés el pliego? Envianos diámetro, clase, norma, fluido y si es servicio agrio, y te confirmamos modelo y plazo.
Cómo elegir en 4 pasos
🔵 Válvulas Esféricas (de Bola)
La válvula esférica es la opción por defecto para bloqueo total (todo/nada) en línea recta: cierra en un cuarto de vuelta, tiene bajísima pérdida de carga a paso total y es la familia con más variantes dentro del catálogo KOKO — desde asiento flotante para proceso general hasta trunnion de tapa atornillada para líneas troncales de alta presión.
¿Cuándo elegirla?
→ Necesitás bloqueo rápido y hermético, no regulación fina de caudal.
→ La línea es de diámetro chico a mediano (hasta 24") y no requiere paso de scraper.
→ El servicio exige operación frecuente: la bola no se traba ni requiere lubricación como una esclusa.
→ Buscás una opción reparable en línea (top entry) para minimizar tiempo de parada en faenas de altura.

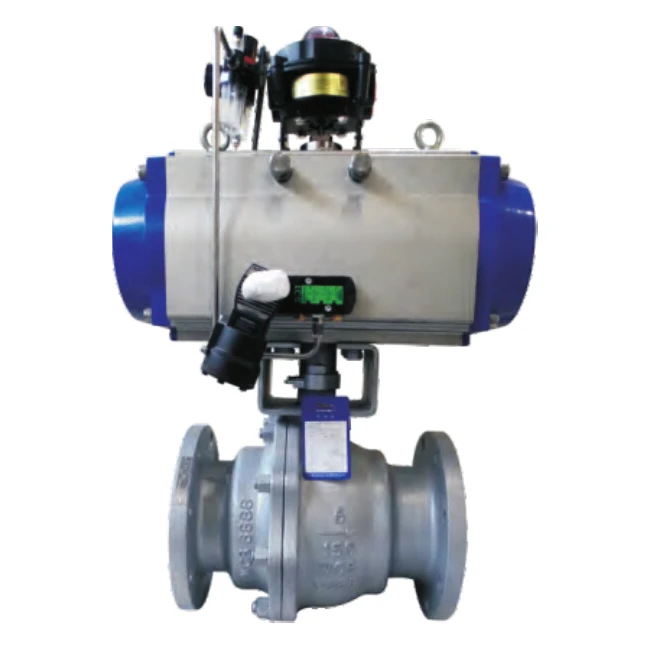

Válvula esférica paso total para oil & gas
Válvula esférica paso total KOKO Ref. 2129, asiento flotante, 1/2"–10", API 6D.
→ Tamaño: 1/2" a 10" (DN15 a DN250)
→ Clase: 150 a 1500 LB (PN10 a PN260)
Ver ficha técnica (Ref. 2129) →

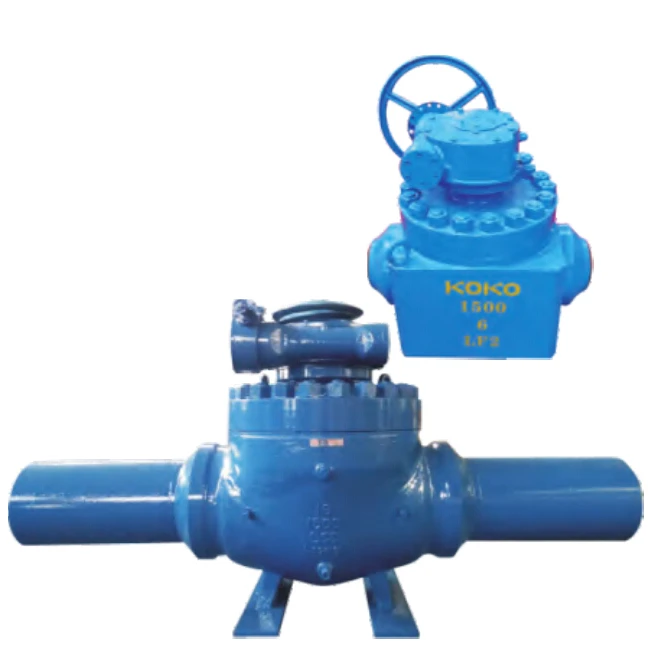

Válvula esférica top entry para minería y oil & gas
Válvula esférica top entry KOKO Ref. 2126, reparable en línea, 2"–24", API 6D.
→ Tamaño: 2" a 24" (DN50 a DN600)
→ Clase: 150 a 1500 LB (PN10 a PN260)
Ver ficha técnica (Ref. 2126) →

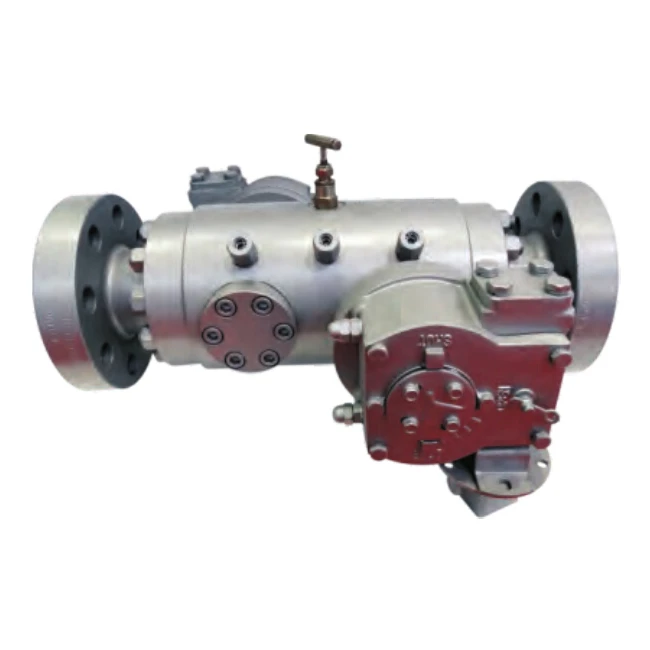

Válvula esférica DBB de doble bloqueo para pozos
Válvula esférica DBB KOKO Ref. 2127, doble bloqueo y purga, 2"–12", hasta Clase 2500.
→ Tamaño: 2" a 12" (DN50 a DN300)
→ Clase: 150 a 2500 LB (PN10 a PN420)

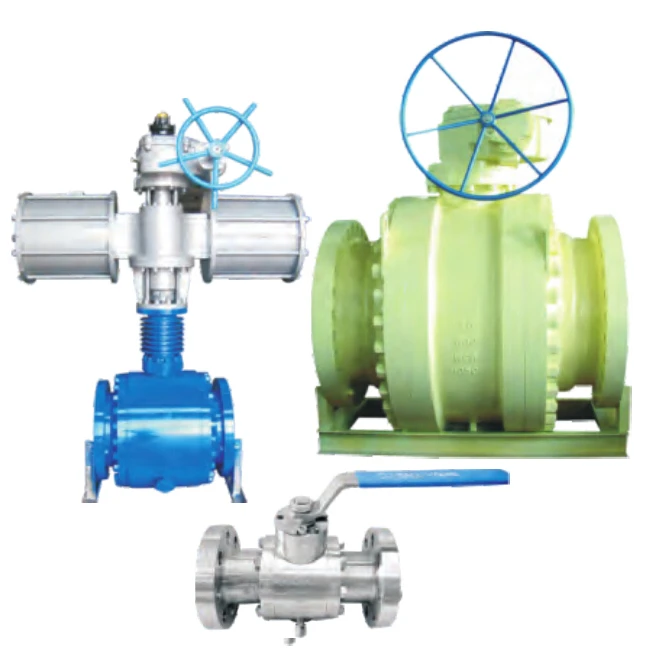

Ver ficha técnica (Ref. 2127) → Válvula esférica trunnion para gasoductos
Válvula esférica trunnion KOKO Ref. 2128, tapa atornillada, 2"–48", API 6D Cl.2500.
→ Tamaño: 2" a 48" (DN50 a DN1200)
→ Clase: 150 a 2500 LB (PN10 a PN420) — equivalente aprox. hasta 420 bar
Ver ficha técnica (Ref. 2128) →

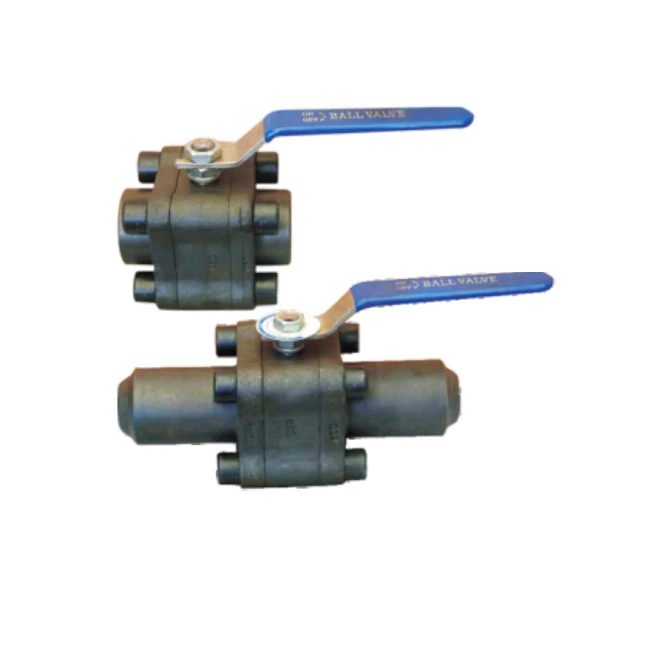

Válvula esférica forjada Clase 2500 para alta presión
Válvula esférica de acero forjado KOKO Ref. 2145, 1/2"–3", hasta Clase 2500.
→ Tamaño: 1/2" a 3" (DN15 a DN80)
→ Clase: 150 a 2500 LB (PN10 a PN420)
Ver ficha técnica (Ref. 2145) →⬛ Válvulas Esclusas (de Compuerta)
La válvula esclusa se usa para aislación total en línea recta cuando el sistema necesita paso libre de scraper (pigging) o simplemente no se opera con frecuencia. A diferencia de la esférica, no es apta para estrangular caudal — se especifica siempre 100% abierta o 100% cerrada.
¿Cuándo elegirla?
→ La línea de recolección o gathering requiere paso de scraper de limpieza o inspección (pigging).
→ Es una válvula de aislación de baja frecuencia de operación (arranque de línea, mantenimiento).
→ El pliego del operador pide sello bidireccional certificado — ahí conviene el modelo de doble disco.
→ Buscás esclusa compacta en tamaño chico para skids forjados de alta presión.

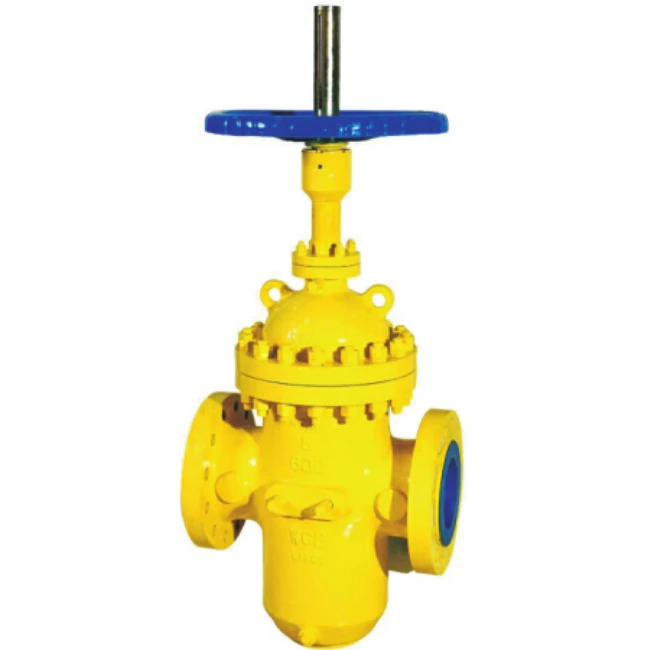

Válvula esclusa con pigging para ductos
Válvula esclusa paso total KOKO Ref. 2130, disco simple, con pigging, hasta 48".
→ Tamaño: 2" a 48" (DN50 a DN1200)
→ Clase: 150 a 1500 LB (PN10 a PN260)
Ver ficha técnica (Ref. 2130) →

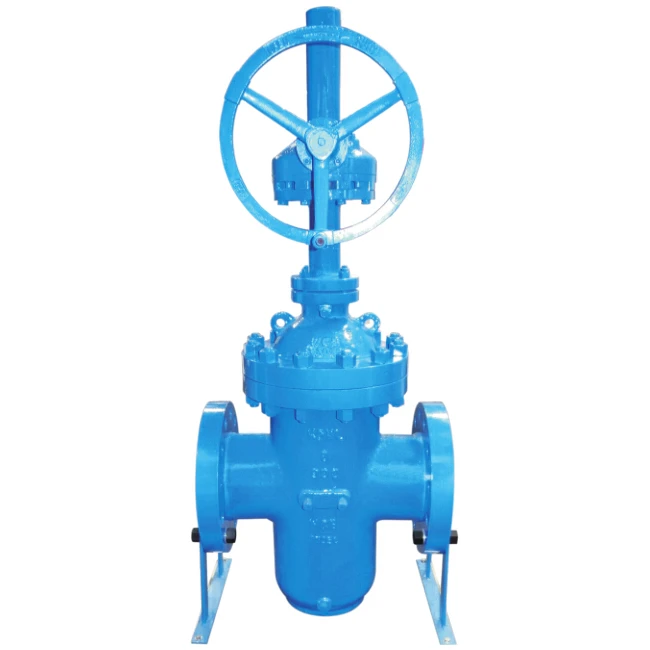

Válvula esclusa doble disco para ductos de gas
Válvula esclusa paso total KOKO Ref. 2131, doble disco, con pigging, hasta 36".
→ Tamaño: 2" a 36" (DN50 a DN900)
→ Clase: 150 a 1500 LB (PN10 a PN260)
Ver ficha técnica (Ref. 2131) →

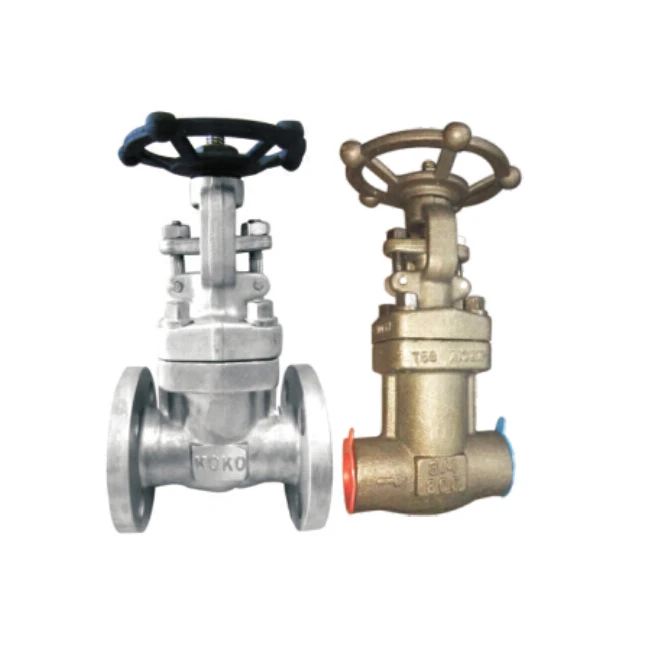

Válvula esclusa forjada Clase 2500 para alta presión
Válvula esclusa de acero forjado KOKO Ref. 2146, 1/2"–3", hasta Clase 2500.
→ Tamaño: 1/2" a 3" (DN15 a DN80)
→ Clase: 150 a 2500 LB (PN10 a PN420)
Ver ficha técnica (Ref. 2146) →↩️ Válvulas de Retención
La válvula de retención (check) evita el retorno de flujo de forma automática, sin accionamiento externo. La elección entre swing, dual plate y forjada pasa por el golpe de ariete admisible, el espacio disponible en la línea y la clase de presión del servicio.
¿Cuándo elegirla?
→ Necesitás anti-retorno automático en descarga de bomba, batería o skid — sin operador ni actuador.
→ El sistema tiene arranque/parada frecuente y el golpe de ariete es un problema real: ahí conviene dual plate por su carrera corta.
→ El espacio de montaje es reducido: dual plate y forjada ocupan menos longitud de línea que una swing.
→ La línea es de diámetro chico y alta presión (skids hidráulicos): ahí va la retención forjada.

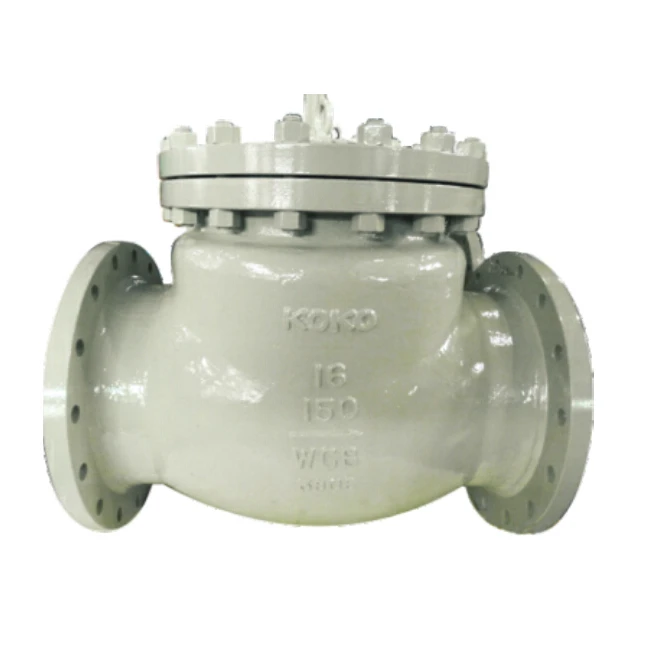

Válvula de retención swing para oil & gas
Válvula de retención swing KOKO Ref. 2139, anti-retorno, 2"–48", API 6D.
→ Tamaño: 2" a 48" (DN50 a DN1200)
→ Clase: 150 a 1500 LB (PN10 a PN260)

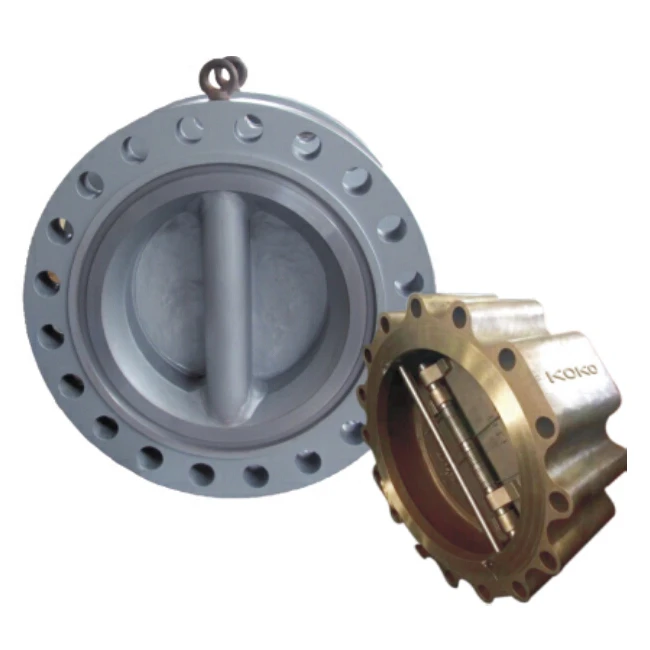

Ver ficha técnica (Ref. 2139) → Válvula de retención dual plate API 6D
Válvula de retención doble placa KOKO Ref. 2137, dual plate, 2"–48", API 6D.
→ Tamaño: 2" a 48" (DN50 a DN1200)
→ Clase: 150 a 1500 LB (PN10 a PN260)
Ver ficha técnica (Ref. 2137) →

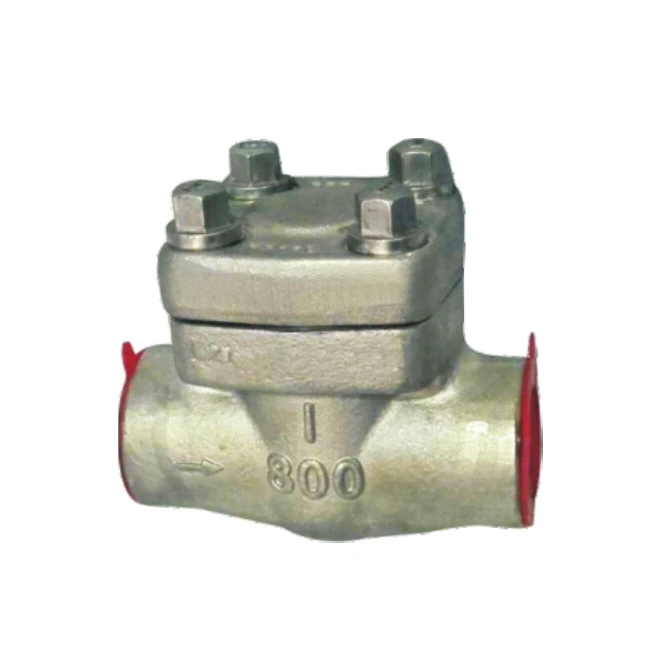

Válvula de retención forjada Clase 2500
Válvula de retención de acero forjado KOKO Ref. 2148, 1/2"–3", hasta Clase 2500.
→ Tamaño: 1/2" a 3" (DN15 a DN80)
→ Clase: 150 a 2500 LB (PN10 a PN420)
Ver ficha técnica (Ref. 2148) →🌐 Válvulas de Globo
La válvula de globo es la que mejor regula caudal de forma progresiva — no es una válvula de bloqueo todo/nada como la esférica o la esclusa. Se paga en pérdida de carga lo que se gana en control fino, por eso se reserva para líneas de vapor, agua de proceso y servicios de alta presión que necesitan dosificación.
¿Cuándo elegirla?
→ Necesitás estrangular o regular caudal de forma progresiva, no solo abrir/cerrar.
→ La línea es de vapor o agua de proceso y requiere control fino de flujo.
→ El servicio es de alta presión y buscás además cierre hermético: ahí va la variante autosellante.

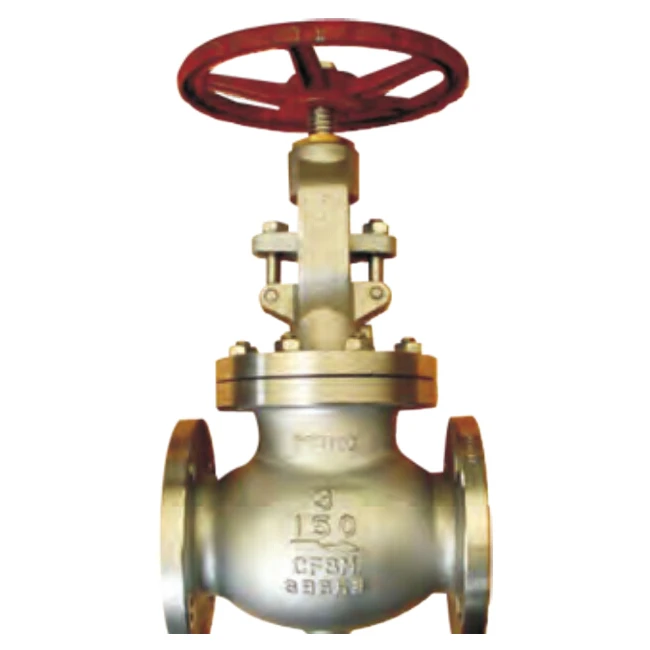

Válvula de globo para regulación de caudal
Válvula de globo KOKO Ref. 2141 para regulación de caudal, 2"–20", hasta Clase 1500.
→ Tamaño: 2" a 20" (DN50 a DN500)
→ Clase: 150 a 1500 LB (PN10 a PN250)
Ver ficha técnica (Ref. 2141) →

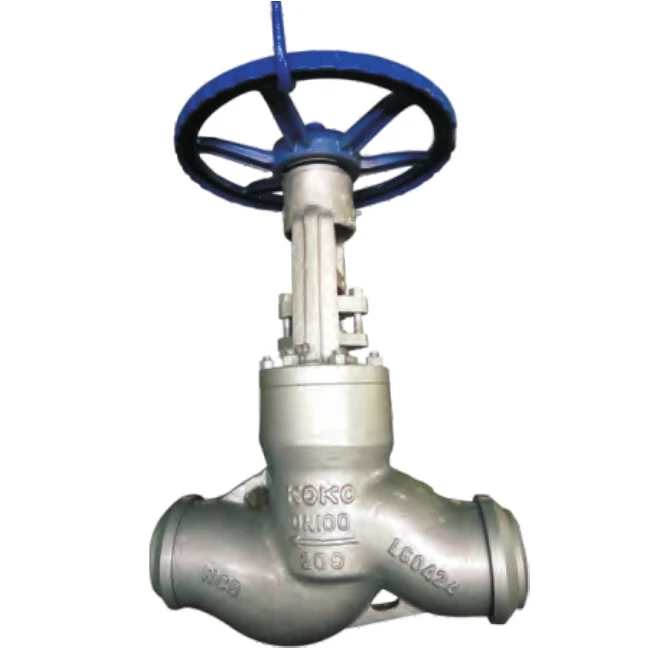

Válvula de globo autosellante para alta presión
Válvula de globo autosellante KOKO Ref. 2142, alta presión, 2"–12", Clase 600–1500.
→ Tamaño: 2" a 12" (DN50 a DN300)
→ Clase: 600 a 1500 LB (PN100 a PN250) — equivalente aprox. 102 a 255 bar
Ver ficha técnica (Ref. 2142) →🦋 Válvula Mariposa
La válvula mariposa de asiento blando es la alternativa más económica para aislar grandes diámetros. Ocupa muy poco espacio entre bridas (wafer o lug) y es liviana frente a una esclusa o esférica del mismo diámetro, aunque no alcanza las clases de presión de esas familias.
¿Cuándo elegirla?
→ El diámetro es grande (por encima de 8"–10") y una válvula esférica o esclusa resultaría sobredimensionada en peso y costo.
→ El servicio es de baja-media presión: agua, aire comprimido, refrigeración.
→ El espacio entre bridas es limitado y necesitás una solución liviana tipo wafer o lug.

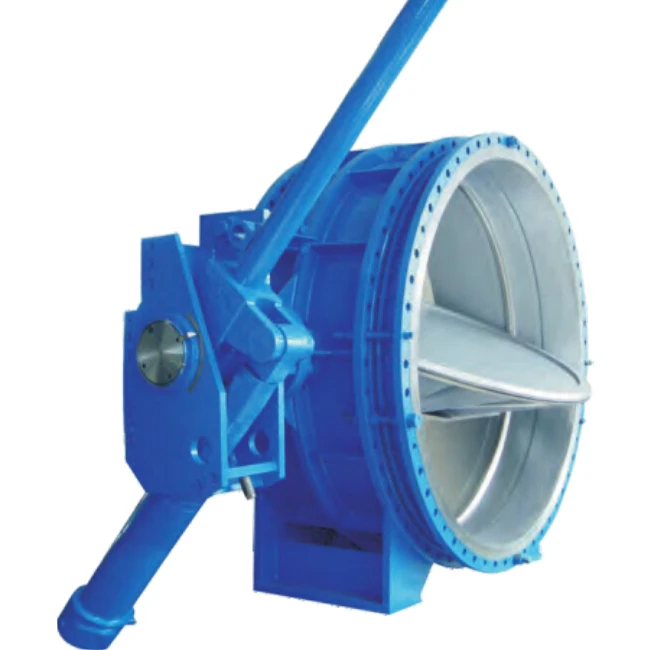

Válvula mariposa wafer/lug para gran diámetro
Válvula mariposa asiento blando KOKO Ref. 2134, tipo wafer/lug, 2"–48", Cl.150–300.
→ Tamaño: 2" a 48" (mayores bajo consulta, hasta DN3200 en fábrica)
→ Clase: 150 a 300 LB (PN6 a PN50)
Ver ficha técnica (Ref. 2134) →🧲 Filtros Tipo Y y Canasta (Coladores)
El filtro tipo Y o canasta (colador) no es estrictamente una válvula, pero siempre se especifica junto con ellas: protege bombas, medidores y válvulas de control aguas abajo reteniendo partículas de la línea. La diferencia entre tipo Y y tipo canasta es el área de filtrado disponible y el espacio para la limpieza del elemento filtrante.
¿Cuándo elegirla?
→ Vas a instalar una bomba, un medidor o una válvula de control y necesitás protegerlos de sólidos en la línea.
→ El espacio es reducido: el tipo Y se instala en línea recta sin desviar el trazado de cañería.
→ Hay sedimento, polvo o residuo de obra en la línea (agua, combustible): ahí conviene el tipo canasta por su mayor área de filtrado.

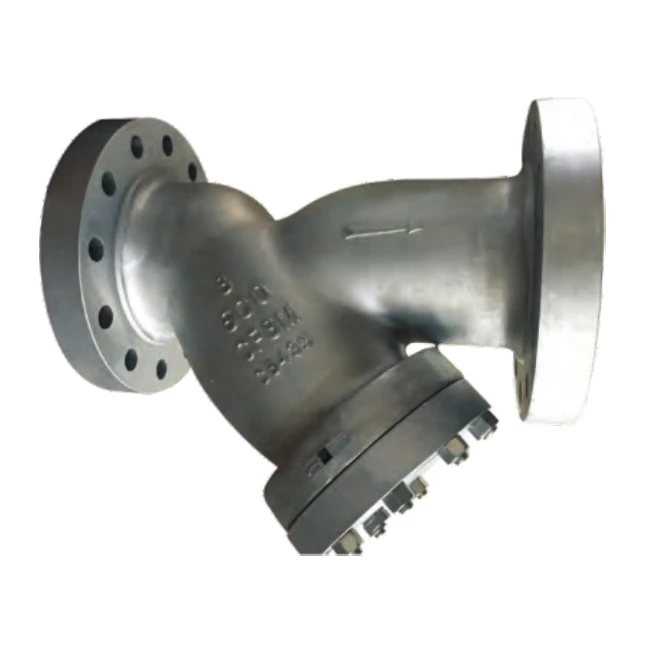

Filtro tipo Y para protección de bombas y medidores
Filtro tipo Y KOKO Ref. 2143 para protección de bombas y medidores, 2"–24".
→ Tamaño: 2" a 24" (DN50 a DN600)
→ Clase: 150 a 1500 LB (PN10 a PN250)
Ver ficha técnica (Ref. 2143) →

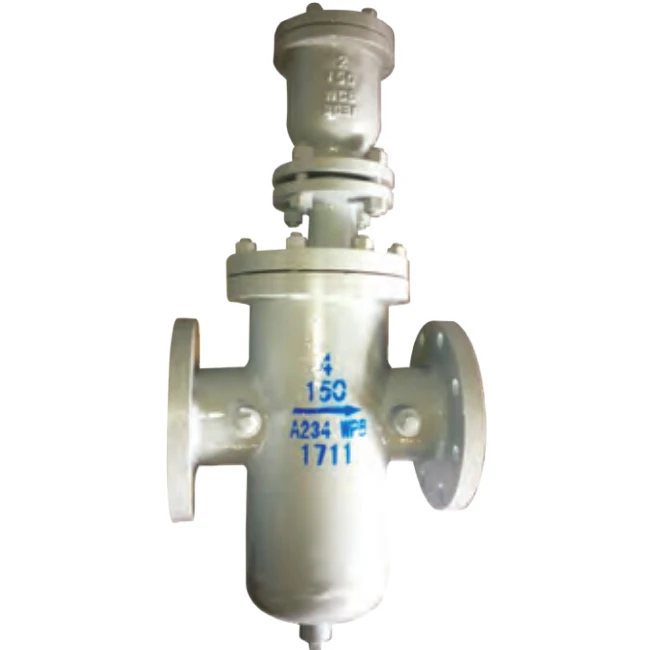

Filtro tipo canasta para minería y combustible
Filtro tipo canasta KOKO Ref. 2144, mayor área de filtrado, 2"–20", hasta Clase 1500.
→ Tamaño: 2" a 20" (DN50 a DN500)
→ Clase: 150 a 1500 LB (PN10 a PN250)
Ver ficha técnica (Ref. 2144) →Preguntas Frecuentes
La esférica y la esclusa son válvulas de bloqueo todo/nada: la esférica cierra en un cuarto de vuelta y tiene menor pérdida de carga, la esclusa se reserva para líneas con paso de scraper (pigging) o de baja frecuencia de uso. La retención es automática, sin operador: evita el retorno de flujo. La globo es la única de las cinco pensada para regular caudal de forma progresiva. La mariposa es la opción liviana y económica para aislar diámetros grandes cuando no se necesita la clase de presión de una esférica o esclusa.
Para líneas de gathering y gasoductos, el estándar de referencia es API 6D, complementado con ASME B16.34 para el diseño de presión-temperatura. Si el fluido tiene contenido de H2S (servicio agrio), hay que exigir además certificación NACE MR0175 / ISO 15156 en los materiales de cuerpo, tapa y trim. AMIL provee las Ref. 2128 (esférica trunnion), 2130/2131 (esclusa con pigging), 2137 y 2139 (retención) ya especificadas bajo estas normas — confirmá el material exacto al cotizar según el pliego del operador.
Cuando la línea de recolección necesita paso de scraper de limpieza o inspección interna, la esclusa con full bore certificado para pigging es la única opción correcta — una esférica de paso total no siempre garantiza el mismo diámetro interno libre de obstrucciones en todo el recorrido. Si además el pliego exige sello bidireccional certificado, corresponde el modelo de doble disco (Ref. 2131) en vez del de disco simple (Ref. 2130).
La dual plate (Ref. 2137) cierra con una carrera mucho más corta que la swing (Ref. 2139), por lo que reacciona más rápido cuando el caudal se corta y reduce el golpe de ariete frente a un cierre brusco. También es más liviana y ocupa menos longitud de línea. La swing sigue siendo una opción robusta y económica en servicios sin arranque/parada frecuente, donde el golpe de ariete no es un problema crítico.
Sí, buena parte del catálogo que distribuye AMIL está disponible en materiales resistentes a servicio agrio según NACE MR0175 / ISO 15156, incluyendo las líneas de esférica trunnion, esclusa con pigging y retención orientadas a oil & gas. Es un dato que hay que confirmar puntualmente al cotizar, junto con el diámetro y la clase de presión, porque no todos los materiales de cuerpo estándar cumplen esta norma por defecto.
Las dos. El mismo catálogo KOKO cubre faenas de minería de altura (como San Juan y Catamarca) con válvulas top entry reparables en línea, filtros tipo canasta para agua y combustible con sedimento, y la línea de acero forjado en clase 2500 para skids hidráulicos de equipos de gran porte. AMIL SRL trabaja ambos mercados desde la misma base de stock y proceso de importación bajo pedido.
Los 16 modelos de esta guía se cotizan bajo pedido: el plazo depende del diámetro, la clase de presión y si el material exacto requiere certificación NACE. AMIL confirma disponibilidad, norma aplicable y plazo estimado de importación al recibir la consulta con diámetro, clase y servicio (dulce o agrio) de la línea — usá el botón de consulta al final de esta página o escribí a ventas@amilsrl.com.ar.
¿No encontrás el modelo exacto o necesitás confirmar norma y plazo?
Te respondemos en el día con disponibilidad, norma aplicable y plazo estimado de importación.
