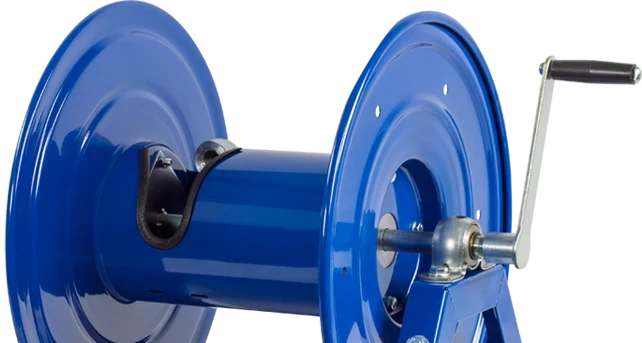

¿Para qué sirven los carreteles a manivela de acero Coxreels 1125 y 1175?
Los carreteles a manivela de acero Coxreels 1125 y 1175 son la versión de trabajo general de dos plataformas que en AMIL también ofrecemos en inoxidable. Se recogen girando una manivela con engranaje cónico frontal, sin resorte, y por eso pueden guardar mangueras largas y pesadas que un carretel retráctil no maneja. Los dos trabajan hasta 3000 psi (206,8 bar), se entregan sin manguera y se fabrican en EE. UU.
La 1125 acepta manguera de 1/2", 3/4" y 1": en 1/2" llega a 500 pies (152,4 m) y en 1" va de 35 a 100 pies (10,7 a 30,5 m). La 1175 tiene un chasis más grande, pensado solo para manguera de 1" con 1 7/16" de diámetro exterior, y guarda de 50 a 200 pies (15,2 a 61 m). En ambas, la base es un bastidor "A" de acero calibre 12 de una pieza, soldado, con el patrón de anclaje ya marcado; los discos son repujados por CNC, con nervaduras y bordes rolados, y la pintura en polvo resiste golpes y óxido. Traen freno de tensión regulable, perno de bloqueo de mango largo y rodamientos tipo puente autoalineantes con lubricación permanente.
Características técnicas
| 1125 con manguera de 1/2" |
1125-4-100 (30,5 m) · 1125-4-200 (61,0 m) · 1125-4-325 (99,1 m) · 1125-4-450 (137,2 m) · 1125-4-500 (152,4 m) |
| 1125 con manguera de 3/4" |
1125-5-50 (15,2 m) · 1125-5-100 (30,5 m) · 1125-5-175 (53,3 m) · 1125-5-200 (61,0 m) · 1125-5-250 (76,2 m) |
| 1125 con manguera de 1" |
1125-6-35 (10,7 m) · 1125-6-50 (15,2 m) · 1125-6-75 (22,9 m) · 1125-6-100 (30,5 m) |
| 1175 con manguera de 1" |
1175-6-50 (15,2 m) · 1175-6-100 (30,5 m) · 1175-6-125 (38,1 m) · 1175-6-135 (41,1 m) · 1175-6-150 (45,7 m) · 1175-6-200 (61,0 m) |
| Variantes -C |
Cada código tiene una variante con sufijo -C; el fabricante no detalla la diferencia en su ficha, la confirmamos al cotizar |
| Presión máxima |
3000 psi (206,8 bar) |
| Manguera incluida |
No |
| Giratorio 1125 |
90°, paso total, NPT; cuerpo de acero niquelado químico en 1"; sellos de nitrilo (AFLAS en 1") |
| Giratorio 1175 |
90°, paso total, NPT, acero niquelado con sellos AFLAS; sellos y manguera se cambian sin desmontar el carretel |
| Accionamiento |
Manivela de acero macizo con engranaje cónico frontal |
| Freno y traba |
Freno de tensión regulable; perno de bloqueo de mango largo |
| Base |
Bastidor "A" de acero calibre 12, una pieza, soldado, con patrón de anclaje incorporado |
| Dimensiones 1125 |
De 495 x 476 x 448 mm (1125-4-100) a 1130 x 470 x 448 mm (1125-6-100), ancho x alto x largo |
| Dimensiones 1175 |
De 613 a 930 mm de ancho; 664 mm de alto y 610 mm de largo en la mayoría de los modelos |
| Peso de envío |
1125: 16,3 a 31,3 kg · 1175: 30,4 a 37,6 kg |
| Versión motorizada |
Ambas series se ofrecen con motor neumático, eléctrico o hidráulico |
| Origen |
EE. UU. |
Datos del fabricante (Coxreels).
Cómo leer el código: en 1125-4-100, el 4 indica manguera de 1/2" (5 = 3/4", 6 = 1") y el 100, la capacidad en pies. Las capacidades están calculadas para el diámetro exterior estándar de cada medida.
Aplicaciones
Coxreels indica para la 1175 el manejo de líquidos a granel, el trasvase de químicos, la manguera de incendio tipo booster, el despacho de combustible, el riego de alto caudal, la hidrosiembra, la lubricación y el agua. En la práctica aparecen en camiones regadores y de abastecimiento, en equipos de hidrosiembra para taludes y banquinas, en plantas que trasvasan aceites o químicos y en autobombas rurales. La 1125 de 1/2" con 100 o 150 m de capacidad resuelve tendidos largos en obradores y galpones, donde un carretel a resorte no llega.
Cómo elegir y cuidar el carretel
- Medí el diámetro exterior real de tu manguera antes de elegir el código: si tiene más pared que la estándar, entra menos largo que el indicado en la tabla.
- Si el carretel va arriba de un vehículo, trabá el tambor con el perno en cada traslado. El freno solo evita que el tambor gire libre al desenrollar.
- Una manguera de 1" llena y de más de 30 m pesa bastante. Si se recoge varias veces por turno, evaluá la versión motorizada o la serie 1600.
- Reservá el inoxidable para cuando el fluido o el ambiente lo exigen. Para gasoil, aceite, agua o aire, el acero con pintura en polvo cumple y cuesta menos.
- Dejá lugar libre para girar la manivela y para la salida de la manguera, y usá el patrón de anclaje de la base para fijarlo con bulones.
Qué incluye
Carretel en el código cotizado, con manivela, freno regulable y perno de bloqueo. No incluye manguera: la definimos con vos según el fluido, la presión y el largo.
Preguntas frecuentes
¿Qué diferencia hay con el 1125 Pure Flow?
El 1125 Pure Flow tiene el recorrido del fluido en inoxidable para aire respirable y agua potable, y trabaja con manguera de 1/2" hasta 6000 psi. La 1125 de acero llega a 3000 psi, admite 1/2", 3/4" y 1" y está pensada para fluidos industriales.
¿Y frente al 1175-SS?
El 1175-SS es de inoxidable electropulido y motorizado, para alimentos, químicos y ambientes corrosivos. La 1175 de esta ficha es de acero pintado, a manivela, con capacidades de 15 a 61 m.
¿Se puede motorizar?
Sí. Coxreels ofrece las dos series con motor neumático, eléctrico o hidráulico. Contanos qué energía tenés disponible y te pasamos el código.
