¿Para qué sirve el carretel motorizado Coxreels serie 1600?

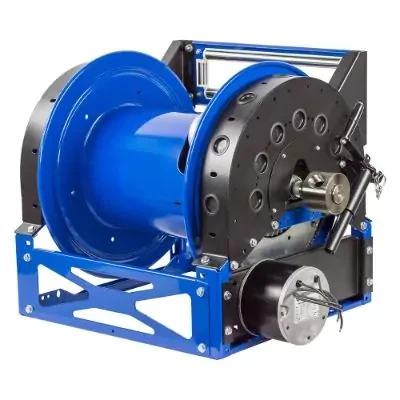

El carretel motorizado Coxreels serie 1600 está pensado para mover mangueras largas y pesadas sin que el operario tenga que recogerlas a mano. El tambor gira con motor neumático, eléctrico o hidráulico mediante transmisión a cadena y piñón, y además trae manivela directa. Según la tabla del fabricante trabaja con manguera de 1" de diámetro interior hasta 3000 psi (206,8 bar) y, según el bastidor elegido, guarda de 50 a 400 pies (15,2 a 121,9 m). Coxreels lo fabrica en EE. UU. y en AMIL lo proveemos en Argentina con asesoramiento para elegir tamaño y accionamiento.
Su bastidor híbrido, soldado y reforzado con bulones, es simétrico y admite muchas combinaciones de componentes. El recorrido del fluido es de acero zincado, con giratorio en línea NPT de acero niquelado y sellos de nitrilo; ese giratorio permite cambiar sellos e instalar la manguera sin desmontar el carretel. El enrollado queda plano gracias a la ranura abierta del tambor y a la salida de bajo perfil, así la manguera no se estrangula. Suma freno de tensión regulable para que el tambor no gire libre, perno de bloqueo de mango largo para el transporte y rodamientos tipo puente autoalineantes con lubricación permanente.
Características técnicas
| Códigos base y capacidad |
1660-0820: 50 pies (15,2 m) · 1660-0824: 75 pies (22,9 m) · 1660-0828: 130 pies (39,6 m) · 1660-0924: 100 pies (30,5 m) · 1660-0928: 165 pies (50,3 m) · 1660-1120: 75 pies (22,9 m) · 1660-1124: 100 pies (30,5 m) · 1660-1128: 200 pies (61,0 m) · 1660-1324: 150 pies (45,7 m) · 1660-1328: 225 pies (68,6 m) · 1660-1520: 100 pies (30,5 m) · 1660-1524: 165 pies (50,3 m) · 1660-1528: 250 pies (76,2 m) · 1660-2020: 130 pies (39,6 m) · 1660-2024: 200 pies (61,0 m) · 1660-2028: 350 pies (106,7 m) · 1660-2220: 165 pies (50,3 m) · 1660-2224: 225 pies (68,6 m) · 1660-2228: 400 pies (121,9 m) · 1660-2420: 180 pies (54,9 m) · 1660-2424: 250 pies (76,2 m) |
| Variantes de accionamiento |
Cada código base se ofrece con terminación -A, -AB, -E, -EA, -EB, -ED, -EF, -EJ o -H (ej.: 1660-1124-E) |
| Motor |
Neumático, eléctrico o hidráulico, con transmisión a cadena y piñón |
| Manivela |
Directa, de acero macizo, con conjunto de engranajes cónicos metálicos |
| Manguera |
1" de diámetro interior (capacidades de la tabla referidas a esa medida) |
| Presión máxima |
3000 psi (206,8 bar) |
| Manguera incluida |
No |
| Giratorio |
En línea NPT, acero niquelado, sellos de nitrilo; mantenimiento sin desmontar el carretel |
| Recorrido del fluido |
Acero zincado |
| Bastidor |
Híbrido, totalmente soldado con bulones adicionales |
| Base |
Bastidor "A" de acero calibre 12 de una pieza, soldado por CNC |
| Rodamientos |
Tipo puente autoalineantes, lubricación permanente |
| Freno y bloqueo |
Freno de tensión regulable y perno de bloqueo de mango largo |
| Terminación |
Pintura en polvo resistente a golpes y óxido |
| Origen |
EE. UU. |
Datos del fabricante (Coxreels).
Cómo leer el código: el número base (por ejemplo 1660-1124) define el tamaño del carretel y su capacidad de manguera, y la terminación indica la versión de accionamiento. Si nos pasás el largo de manguera y la energía disponible en tu equipo (aire comprimido, alimentación eléctrica o circuito hidráulico), te confirmamos el código exacto.
Aplicaciones
En Argentina el 1600 se monta en camiones cisterna y de abastecimiento que recorren obradores viales, yacimientos de Vaca Muerta y minas, en lubricadores móviles de equipos pesados y en plataformas de carga donde la manguera supera los 30 m. Es la respuesta para quien busca un carretel motorizado para camión cisterna y no quiere recoger a mano una manguera de 1" llena de producto. Para medir cada despacho, sumá uno de nuestros caudalímetros.
Qué incluye
Se entrega el carretel con el accionamiento del código elegido, manivela directa, freno regulable y perno de bloqueo. Ningún modelo de la serie incluye manguera: la definimos con vos según el fluido y la presión de trabajo.
Preguntas frecuentes
¿Qué diferencia hay con el Coxreels 1185?
El enrollador motorizado Coxreels 1185 es un modelo puntual para manguera de 1 1/2" x 30 m. La serie 1600 es una plataforma configurable: elegís bastidor, capacidad (de 15 a 122 m con manguera de 1") y tipo de motor, con hasta 3000 psi.
¿Y frente al carretel inoxidable 1175-SS?
El carretel motorizado inoxidable Coxreels 1175-SS usa inoxidable electropulido en estructura y recorrido del fluido, para alimentos, químicos y ambientes corrosivos. El 1600 es de acero pintado con plomería zincada, pensado para combustibles y lubricantes.
¿Se puede recoger a mano si falla el motor?
Sí. Además del motor tiene manivela directa de acero macizo con engranajes cónicos metálicos, así que la manguera se puede recoger manualmente.
Conocé toda la línea de carreteles Coxreels y nuestras bombas para gasoil. Stock en Buenos Aires y envío a todo el país.
