¿Para qué sirve el carretel retráctil Coxreels serie T?

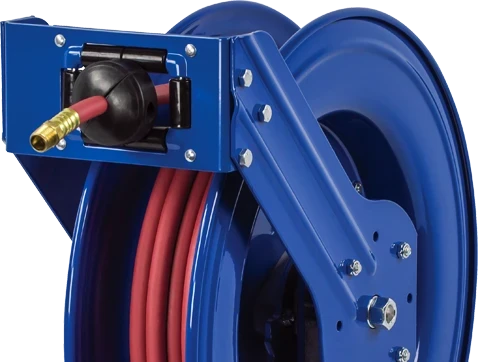

El carretel retráctil Coxreels serie T es la línea que el fabricante llama "Truck Mount": carreteles a resorte para ir montados en camiones y equipos que trabajan fuera de ruta, donde la vibración y los golpes castigan cualquier carretel liviano. Tienen chasis extra grande, doble pedestal y el sistema Super Hub con triple apoyo del eje, que reduce la vibración y le da más rigidez al conjunto.
La serie se divide por presión. La TSH trabaja hasta 300 psi (20,7 bar) con manguera de 3/8" a 1". La TMP va de 1250 a 3000 psi según el diámetro. La THP llega a 4000 psi (275,8 bar) en 3/8" y a 5000 psi (344,7 bar) en 1/4". Cada familia tiene su versión L, sin manguera. La base y los postes son de acero de 1/4" de una pieza, sin soldaduras, el eje es de acero macizo de 1" y el giratorio de 90° NPT es de bronce macizo con sellos de nitrilo (acero zincado en las versiones de alta presión y niquelado químico en 1"). Los modelos de 3/4" y 1" llevan rodillos de inoxidable.
Características técnicas
| TSH con manguera (300 psi) |
3/8": TSH-N-350, -375, -3100, -3125 (15,2 m a 38,1 m) · 1/2": TSH-N-450, -475, -4100 (15,2 m a 30,5 m) · 3/4": TSH-N-535, -550, -575 (10,7 m a 22,9 m) · 1": TSH-N-635, -650 (10,7 m y 15,2 m) |
| TMP con manguera |
3/8": TMP-N-350, -375, -3100 (3000 psi) · 1/2": TMP-N-450, -475, -4100 (2500 psi) · 3/4": TMP-N-525, -535, -550, -575 (1500 psi) · 1": TMP-N-650 (1250 psi) |
| THP con manguera |
1/4": THP-N-150, -175, -1100 (5000 psi; 15,2 m a 30,5 m) · 3/8": THP-N-350, -375 (4000 psi) |
| Versiones sin manguera |
TSHL, TMPL y THPL, con los mismos códigos de diámetro y largo |
| Presión en bar |
300 psi = 20,7 · 1250 = 86,2 · 1500 = 103,4 · 2500 = 172,4 · 3000 = 206,8 · 4000 = 275,8 · 5000 = 344,7 |
| Giratorio |
90° paso total NPT; bronce macizo con sellos de nitrilo; acero zincado en alta presión; niquelado químico en 1" |
| Estructura |
Doble pedestal con Super Hub; base y postes de acero de 1/4" sin soldaduras; eje macizo de 1" |
| Motor y traba |
Resorte en cartucho desmontable, resorte y uña de inoxidable, trinquete zincado, traba multiposición |
| Anclaje y base |
Patrón de anclaje 178 x 203 mm; base 203 x 229 mm (todos los modelos) |
| Dimensiones |
De 238 a 318 mm de ancho, 540 a 648 mm de alto y 495 a 610 mm de largo |
| Peso de envío |
24,9 a 52,6 kg |
| Origen |
EE. UU. |
Datos del fabricante (Coxreels).
Cómo leer el código: TSH, TMP y THP indican el rango de presión; la L (TSHL, TMPL, THPL) significa sin manguera; el primer dígito es el diámetro (1 = 1/4", 3 = 3/8", 4 = 1/2", 5 = 3/4", 6 = 1") y los siguientes, la capacidad en pies.
Aplicaciones
Se monta en camiones de servicio y lubricación de minería y petróleo, en equipos viales, en utilitarios de cooperativas y municipios y en maquinaria agrícola que lleva su propia línea de aire o agua. La TSH cubre las líneas de baja presión del camión; la TMP, circuitos de media presión; y la THP, mangueras finas de alta presión de 1/4" y 3/8". Como todas comparten el mismo patrón de anclaje, se puede cambiar de modelo sin modificar la base.
Cómo elegir y cuidar el carretel
- Definí primero la presión máxima del circuito y después el diámetro: en la TMP, la presión admitida baja a medida que sube el diámetro.
- Todos los modelos usan el mismo patrón de anclaje de 178 x 203 mm. Si planificás la carrocería con esa medida, podés cambiar de carretel sin perforar de nuevo.
- En caminos de ripio o tierra, revisá el ajuste de los bulones de la base después de los primeros viajes.
- Usá el tope de goma regulable para que la punta de la manguera quede a mano y no golpee el giratorio al recoger.
- Si querés la manguera a medida o de un color que se vea en obra, pedí la versión L y la armamos en AMIL.
Qué incluye
Las versiones TSH, TMP y THP se entregan con manguera; las TSHL, TMPL y THPL, sin manguera.
Preguntas frecuentes
¿Qué diferencia hay con la serie 1600?
La serie 1600 es motorizada, para mangueras de 1" largas y pesadas. La serie T es a resorte: la manguera vuelve sola, sin motor ni energía externa.
¿Y frente a la XTM?
Las dos son para trabajo pesado. La XTM es la línea de servicio extremo de Coxreels; la serie T suma la familia THP de alta presión, hasta 5000 psi en 1/4". Te ayudamos a elegir según presión, diámetro y espacio.
¿Sirve para combustible?
Para despacho de combustible desde vehículos, Coxreels tiene líneas específicas como la XTMF.
