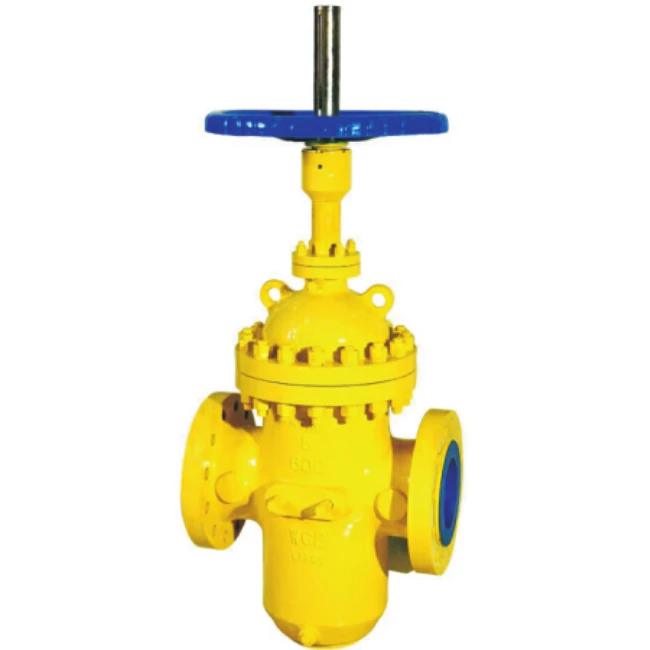

La válvula esclusa (de compuerta) a través de conducto KOKO Ref. 2130 abre a diámetro pleno, sin ningún resalte en el paso interno, por lo que permite el paso de un scraper (chancho de limpieza o inspección) sin desmontar la válvula de la línea. Es el diseño que se pide en gasoductos y oleoductos de recolección donde el pliego exige pigging.
El asiento flotante con inyección de grasa mantiene el sello incluso con la línea en servicio, y el bajo torque de apertura permite operarla con volante manual en diámetros chicos o con caja de engranajes, actuador neumático o eléctrico en diámetros grandes.
Especificaciones técnicas:
• Marca y modelo: KOKO Ref. 2130
• Tamaño: 2" a 48" (DN50 a DN1200)
• Clase de presión: 150 a 1500 LB (PN10 a PN260)
• Norma de diseño: API 6D · ASME B16.34 · NACE MR0175 / ISO 15156
• Paso total (full bore) apto para pigging
• Asiento flotante con inyección de grasa, sello blando o metálico
• Diseño a prueba de fuego, doble bloqueo y purga
• Materiales de cuerpo: WCB, WCC, CF8, CF8M, CF3M, CF8C
• Accionamiento: volante manual, caja de engranajes, actuador neumático o eléctrico
• Normas de prueba: API 6D · API 598 · EN 12266 · API 6FA (prueba de fuego)
Dónde se usa:
Es la válvula estándar para líneas de recolección (gathering lines) de Vaca Muerta que requieren paso de scraper, y también resuelve líneas de agua de proceso de gran diámetro en faenas mineras donde el bajo torque de apertura importa para actuación remota.
Preguntas frecuentes:
P: ¿Qué significa "paso total" y por qué me sirve?
R: Significa que el diámetro interno de la válvula abierta es igual al de la cañería, sin ningún resalte. Eso permite que pase un scraper de limpieza o inspección por dentro de la línea sin sacar la válvula — requisito habitual en gathering lines.
P: ¿Se puede pedir con certificación NACE para servicio agrio?
R: Sí, se fabrica en material resistente a H₂S según NACE MR0175/ISO 15156, algo que suelen exigir los pliegos de compra de operadoras en Vaca Muerta. Indicalo al cotizar para confirmar el material correcto.
P: ¿Disco simple o doble, cuál me conviene?
R: El disco simple (esta válvula, Ref. 2130) cubre hasta 48" con buena relación costo/beneficio; el disco doble (Ref. 2131) da mejor sellado bidireccional en diámetros de hasta 36". Contanos el servicio y te recomendamos la opción correcta.
