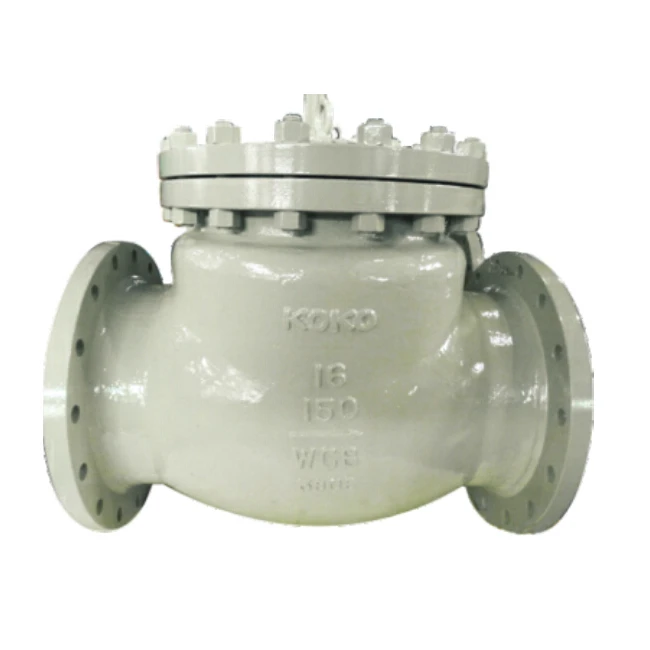

La válvula de retención a clapeta (swing check) KOKO Ref. 2139 evita que el fluido vuelva hacia la bomba o el tanque cuando el equipo se detiene. La clapeta gira sobre un eje y se abre con el paso normal del flujo, cerrando sola por gravedad y por la presión de retorno apenas el caudal se corta.
Se instala embridada en la descarga de la bomba, siempre respetando el sentido de flujo marcado en el cuerpo (una flecha lo indica). No necesita ningún accionamiento externo: es completamente automática por diseño.
Especificaciones técnicas:
• Marca y modelo: KOKO Ref. 2139
• Tamaño: 2" a 48" (DN50 a DN1200)
• Clase de presión: 150 a 1500 LB (PN10 a PN260)
• Norma de diseño: API 6D · ASME B16.34 · BS 1868 · NACE MR0175 / ISO 15156
• Diseño de baja resistencia al paso del fluido
• Materiales de cuerpo: WCB, WCC, WC6, WC9, CF8, CF8M, CF3M, CN7M, CF8C, C5, C12
• Norma de prueba: API 6D · API 598 · EN 12266
Dónde se usa:
Va en la descarga de cualquier bomba que AMIL instale en plantas de proceso — evita golpe de ariete y retorno de producto al parar el equipo. En oil & gas se usa además en líneas de baterías y colectores donde exigen certificación API 6D con trazabilidad NACE para servicio con presencia de H2S.
Preguntas frecuentes:
P: ¿Necesita algo para funcionar o es automática?
R: Es completamente automática: la clapeta abre con el flujo normal y cierra sola cuando el caudal se corta o intenta invertirse. No lleva actuador ni requiere alimentación eléctrica ni neumática.
P: ¿Hay que instalarla en una posición específica?
R: Se puede montar horizontal o vertical con flujo ascendente, siempre respetando el sentido de la flecha marcada en el cuerpo. En vertical con flujo descendente no funciona correctamente — te lo confirmamos según tu instalación.
P: ¿Sirve para líneas con gas ácido (H2S)?
R: Sí, se puede pedir en material resistente a servicio agrio según NACE MR0175/ISO 15156, habitual en pliegos de Vaca Muerta. Avisanos si la línea tiene H2S al cotizar para confirmar el material correcto.
