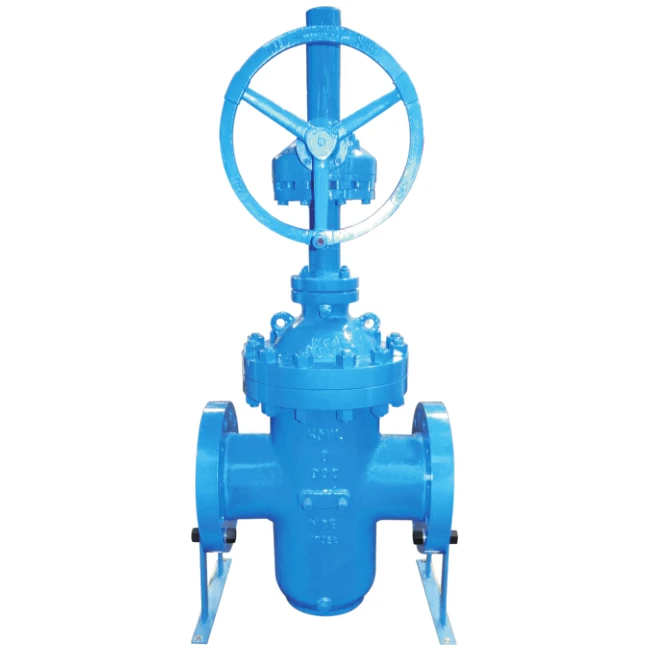

La válvula esclusa (de compuerta) a través de conducto de doble disco KOKO Ref. 2131 usa dos discos independientes que se separan mecánicamente contra sus asientos al cerrar, logrando un sello bidireccional más estable que el de disco simple. Igual que la Ref. 2130, abre a diámetro pleno y admite el paso de scraper de limpieza o inspección.
Se instala embridada, con asiento metálico fijo pensado para servicio exigente. El bajo torque de apertura permite operación con volante manual o, en diámetros grandes, con caja de engranajes, actuador neumático o eléctrico.
Especificaciones técnicas:
• Marca y modelo: KOKO Ref. 2131
• Tamaño: 2" a 36" (DN50 a DN900)
• Clase de presión: 150 a 1500 LB (PN10 a PN260)
• Norma de diseño: API 6D · ASME B16.34 · NACE MR0175 / ISO 15156
• Doble disco con asiento metálico fijo, sello bidireccional
• Paso total (full bore) apto para pigging
• Diseño a prueba de fuego, doble bloqueo y purga
• Materiales de cuerpo: WCB, WCC, WC6, WC9, CF8, CF8M, CF3M
• Accionamiento: volante manual, caja de engranajes, actuador neumático o eléctrico
• Normas de prueba: API 6D · API 598 · EN 12266 · API 6FA
Dónde se usa:
Se aplica en líneas de recolección y baterías de Vaca Muerta donde el pliego pide sello bidireccional certificado, y en líneas de proceso de minería de gran diámetro donde una fuga en cualquiera de los dos sentidos de la línea es inaceptable.
Preguntas frecuentes:
P: ¿Por qué pedir doble disco en vez de disco simple (Ref. 2130)?
R: El doble disco sella de forma independiente en cada sentido de flujo, lo que da mayor garantía cuando la línea puede quedar presurizada de los dos lados. El disco simple (Ref. 2130) es la opción más económica y cubre diámetros más grandes (hasta 48").
P: ¿También permite el paso de scraper?
R: Sí, igual que el modelo de disco simple, abre a diámetro pleno y no tiene resalte interno, por lo que admite paso de chancho de limpieza o inspección sin desmontar la válvula.
P: ¿Hasta qué diámetro se consigue en doble disco?
R: Este modelo cubre hasta 36" (DN900). Si tu proyecto necesita un diámetro mayor, la alternativa dentro del catálogo es la versión de disco simple (Ref. 2130), que llega hasta 48".
