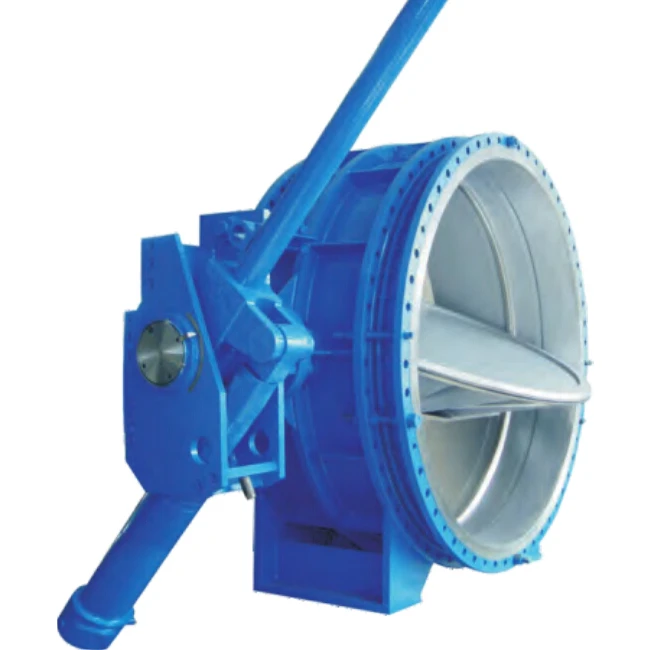

La válvula mariposa KOKO Ref. 2134 resuelve la aislación en diámetros grandes a un costo por pulgada mucho más bajo que una válvula esférica (de bola) equivalente. El asiento blando (EPDM, PTFE o revestimiento PFA según el fluido) sella con el propio disco, sin componentes extra de estanqueidad.
Se instala entre bridas en formato wafer (se centra con los espárragos de la brida) o lug (con roscas propias, permite desmontar la cañería de un solo lado). Se opera con palanca en diámetros chicos o caja de engranajes en diámetros grandes; también se monta con actuador neumático, eléctrico o contrapeso.
Especificaciones técnicas:
• Marca y modelo: KOKO Ref. 2134
• Tamaño de referencia para AMIL: 2" a 48" (mayores bajo consulta, hasta DN3200 en fábrica)
• Clase de presión: 150 a 300 LB (PN6 a PN50)
• Norma de diseño: API 609 · ANSI/AWWA C504 · ASME B16.34
• Diseño: doble o triple excéntrico según servicio, disco revestido en EPDM, PTFE o PFA
• Materiales de cuerpo: hierro dúctil, WCB, WCC, CF8, CF8M, Al-Br
• Accionamiento: palanca, caja de engranajes, actuador neumático, eléctrico o contrapeso
• Normas de prueba: API 598 · EN 12266 · API 607
Dónde se usa:
Se usa en redes de agua de proceso e incendio de plantas industriales, en circuitos de refrigeración de gran caudal y en aire comprimido de baja presión — donde el diámetro grande hace que una válvula de bola resulte cara o directamente inconseguible en stock.
Preguntas frecuentes:
P: ¿Wafer o lug, cuál me conviene?
R: Wafer es más económica pero para desmontarla hay que soltar toda la brida de los dos lados. Lug tiene rosca propia y permite sacar la cañería de un solo lado sin tocar el otro extremo — más práctica si vas a hacer mantenimiento seguido.
P: ¿Sirve para agua con cloro o hay que pedir otro asiento?
R: El asiento estándar EPDM tolera cloro residual de agua de red sin problema. Para químicos agresivos o temperatura alta se pasa a PTFE o revestimiento PFA — contanos el fluido exacto y te confirmamos el asiento.
P: ¿A partir de qué diámetro conviene actuador en vez de palanca?
R: Como referencia práctica, de 8" para arriba ya conviene caja de engranajes en vez de palanca directa por el torque necesario. Si la vas a operar a distancia, se monta actuador neumático o eléctrico desde fábrica.
