¿Para qué sirve el carretel hidráulico doble Coxreels MPD y TDMP?

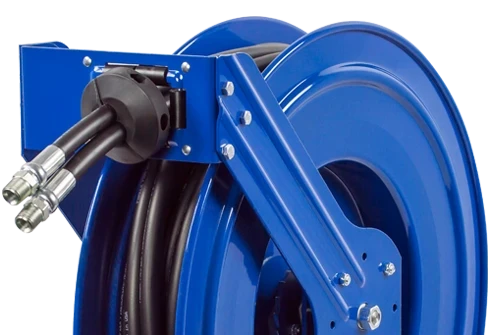

El carretel hidráulico doble Coxreels MPD y TDMP guarda en un mismo tambor la manguera de presión y la de retorno que alimentan una herramienta hidráulica. Las dos líneas entran por un giratorio externo de doble puerto a 90°, con sellos de teflón, y se conectan del mismo lado del carretel, así que la instalación y el mantenimiento se hacen sin desmontarlo. Recoge con motor a resorte en cartucho y una traba multiposición deja la manguera en el largo que necesitás.
La diferencia entre los dos está en el tamaño y el tipo de soporte. El MPD es de un solo pedestal, guarda 30 pies (9,1 m) de manguera doble de 3/8" o 1/2" (50 pies en la versión de 1/4" sin manguera) y es el más compacto. El TDMP tiene doble pedestal y el sistema Super Hub de apoyo del eje, guarda 50 pies (15,2 m) y está pensado para uso pesado y montaje en vehículos. En los dos, la base y el poste son de acero de 1/4" de una pieza, sin soldaduras, el resorte y la uña son de inoxidable con trinquete zincado, y el brazo guía se ajusta para pared, piso, techo o vehículo.
Características técnicas
| MPD con manguera |
MPD-N-330 (3/8", 9,1 m, 3000 psi) · MPD-N-430 (1/2", 9,1 m, 2500 psi) |
| MPDL sin manguera |
MPDL-N-150 (1/4", 15,2 m, 3000 psi) · MPDL-N-330 (3/8", 9,1 m) · MPDL-N-430 (1/2", 9,1 m) |
| TDMP con manguera |
TDMP-N-350 (3/8", 15,2 m, 3000 psi) · TDMP-N-450 (1/2", 15,2 m, 2500 psi) |
| TDMPL sin manguera |
TDMPL-N-350 (3/8") · TDMPL-N-450 (1/2"), ambos de 15,2 m |
| Presión máxima |
3000 psi (206,8 bar) en 1/4" y 3/8"; 2500 psi (172,4 bar) en 1/2" |
| Giratorio |
Externo, doble puerto, 90° paso total, sellos de teflón; conexión de presión y retorno del mismo lado. Rosca a confirmar según modelo |
| Soporte |
MPD: un pedestal · TDMP: doble pedestal con Super Hub |
| Motor y traba |
Resorte en cartucho desmontable, resorte y uña de inoxidable, trinquete zincado, traba multiposición |
| Dimensiones MPD |
292 x 537 x 495 mm (ancho x alto x largo); anclaje 102 x 127 mm; base 152 x 152 mm |
| Dimensiones TDMP |
295 x 648 x 610 mm (ancho x alto x largo); anclaje 178 x 203 mm; base 203 x 229 mm |
| Peso de envío |
MPD: 28,1 a 35,8 kg · TDMP: 35,4 a 48,1 kg |
| Origen |
EE. UU. |
Datos del fabricante (Coxreels).
Cómo leer el código: la L (MPDL, TDMPL) indica que se entrega sin manguera; el primer dígito es el diámetro (1 = 1/4", 3 = 3/8", 4 = 1/2") y los siguientes, la capacidad en pies.
Aplicaciones
Va en camiones de servicio y utilitarios que llevan una central hidráulica para alimentar herramientas en la calle o en el campo: llaves de impacto, martillos rompedores, sierras, perforadoras y bombas de achique hidráulicas. Lo usan cooperativas eléctricas, empresas de agua y cloacas, municipios, contratistas viales y equipos de rescate. El MPD entra en cajas de herramientas y espacios chicos; el TDMP conviene cuando la herramienta trabaja a más de 9 m del vehículo.
Cómo elegir y cuidar el carretel
- Elegí el diámetro según el caudal que pide la herramienta y la presión de la central: la manguera de 1/2" pierde menos carga, pero admite 2500 psi; la de 3/8" llega a 3000 psi.
- Respetá qué puerto es presión y cuál retorno al conectar el giratorio y la herramienta. Marcá las dos mangueras con colores distintos.
- Limpiá los acoples rápidos antes de conectar. La suciedad que entra por ahí termina en el aceite de la central y en la herramienta.
- Si el carretel va en un vehículo que circula por caminos de tierra, el TDMP con doble pedestal soporta mejor la vibración.
- Si ya tenés manguera doble en buen estado, pedí la versión L (sin manguera) y la montamos en el carretel.
Qué incluye
Las versiones MPD y TDMP incluyen la manguera doble; las MPDL y TDMPL se entregan sin manguera.
Preguntas frecuentes
¿Sirve para aire o agua?
No es lo indicado. Coxreels lo diseñó para aplicaciones hidráulicas de doble línea. Para aire, agua o aceite en vehículos, mirá la serie T.
¿Cuál elijo, MPD o TDMP?
El MPD, si necesitás hasta 9 m y tenés poco espacio. El TDMP, si necesitás 15 m o el carretel va en un vehículo que trabaja con vibración.
¿Hay versiones para más de 15 m?
En estas series a resorte, la capacidad llega a 15 m de doble línea hidráulica. Para más largo, consultanos las opciones a manivela o motorizadas.
Conocé toda la línea de carreteles Coxreels. Asesoramiento y envío a todo el país.
