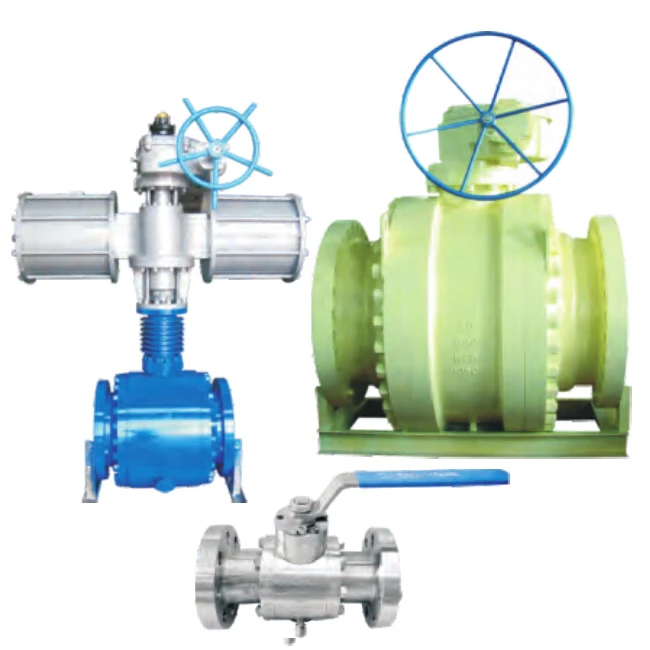

La válvula de bola trunnion mounted con tapa atornillada KOKO Ref. 2128 es la opción de línea troncal para gasoductos y oleoductos de recolección: el montaje trunnion fija la bola sobre un eje propio, lo que reduce el torque de operación frente a una válvula flotante del mismo diámetro y presión.
La tapa atornillada (bolted bonnet) permite acceder al interior para mantenimiento sin cortar la soldadura del cuerpo, algo relevante en líneas que no se pueden dar de baja por mucho tiempo. Se opera con palanca en diámetros chicos o caja de engranajes, actuador neumático o eléctrico en diámetros grandes.
Especificaciones técnicas:
• Tamaño: 2" a 48" (DN50 a DN1200)
• Clase de presión: 150 a 2500 LB (PN10 a PN420) — equivalente aprox. hasta 420 bar
• Norma de diseño: API 6D · ISO 17292 · ASME B16.34 · API 608 · ISO 14313
• Certificación NACE MR0175 / ISO 15156 disponible (servicio agrio)
• Montaje trunnion con tapa atornillada (bolted bonnet), cuerpo de 2 o 3 piezas
• Vástago antiexplosión, dispositivo antiestático, diseño a prueba de fuego
• Doble bloqueo y purga (double block & bleed)
• Materiales de cuerpo: WCB, WCC, CF8, CF8M, CF3M, CF8C, A105, LF2, F304, F316
• Accionamiento: palanca, caja de engranajes, actuador neumático o eléctrico
• Normas de prueba: API 6D · API 598 · EN 12266
Dónde se usa:
Es la válvula de línea troncal para gasoductos y oleoductos de recolección y baterías de pozos de desarrollos no convencionales como Vaca Muerta, donde AMIL ya tiene operación de sistemas de combustible: el mismo cliente que hoy le compra un sistema de despacho es quien especifica este tipo de válvula para su línea de proceso.
Preguntas frecuentes:
P: ¿Qué diferencia hay con la válvula DBB (Ref. 2127)?
R: Esta es la opción para línea troncal de mayor diámetro (hasta 48"), con tapa atornillada para mantenimiento sin cortar soldadura. La DBB (Ref. 2127) es más compacta, pensada para manifolds y cabezales de pozo hasta 12", con doble bloqueo integrado en un solo cuerpo.
P: ¿Se consigue con certificación para servicio agrio (H₂S)?
R: Sí, se fabrica en material certificado NACE MR0175/ISO 15156 cuando el pliego de la operadora lo exige — habitual en líneas de recolección de gas no convencional. Indicalo al cotizar.
P: ¿Qué documentación puedo pedir para el pliego de compra?
R: Certificado de material (MTR) por colada, protocolo de prueba hidráulica según API 598 y, si se requiere, prueba de fuego según API 6FA. Decinos qué exige tu pliego y lo coordinamos con fábrica antes de cerrar el pedido.
