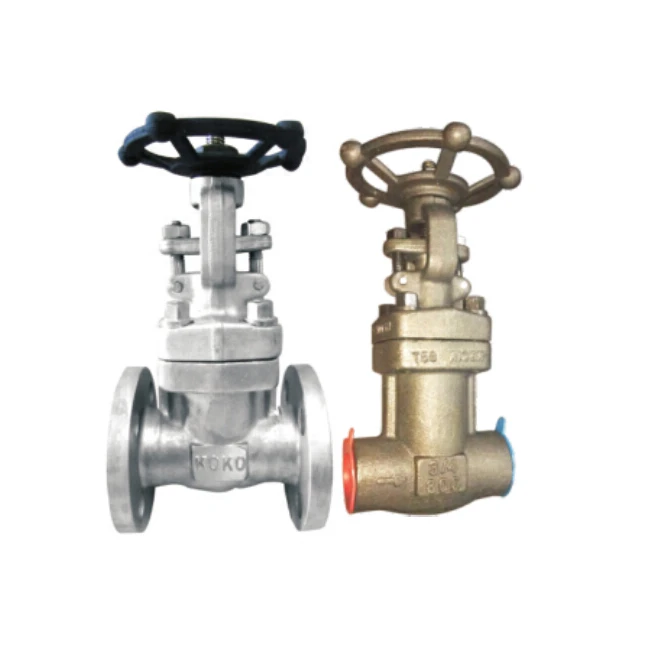

La válvula esclusa (de compuerta) de acero forjado KOKO Ref. 2146 aísla líneas de diámetro chico y presión alta con un cuerpo forjado apto hasta Clase 2500 — la contracara, en compuerta, de la válvula esférica (de bola) forjada Ref. 2145 para cuando el proyecto pide específicamente diseño de compuerta.
Se conecta a bridar, roscada NPT o a soldar (a tope o en manguito) según el diámetro. Se opera con volante manual; el cuerpo con tapa embulonada o soldada permite mantenimiento sin herramientas especiales.
Especificaciones técnicas:
• Marca y modelo: KOKO Ref. 2146
• Tamaño: 1/2" a 3" (DN15 a DN80)
• Clase de presión: 150 a 2500 LB (PN10 a PN420)
• Norma de diseño: API 602 · ASME B16.34 · BS 5352
• Cuerpo forjado con tapa embulonada o soldada
• Conexión: bridada, roscada NPT, a soldar (SW) o a tope (BW)
• Materiales de cuerpo: A105, LF2, F304, F316, F51, F53, Inconel, Monel
• Accionamiento: volante manual
• Normas de prueba: API 598 · EN 12266
Dónde se usa:
Se usa en el mismo tipo de instalación que la válvula de bola forjada (Ref. 2145) —skids hidráulicos y de combustible de equipos mineros de gran porte— cuando la especificación del proyecto pide compuerta en vez de bola.
Preguntas frecuentes:
P: ¿Cuándo conviene compuerta en vez de bola forjada (Ref. 2145)?
R: Cuando el proyecto o la especificación técnica ya define compuerta como tipo de válvula de aislación — por costumbre de mantenimiento o por compatibilidad con el resto de las válvulas del skid. En performance, para diámetro chico, la bola suele ser más rápida de operar.
P: ¿Es apta para apertura y cierre frecuente?
R: Está pensada para aislación de uso poco frecuente (todo abierto o todo cerrado); si necesitás maniobrar seguido, la válvula de bola forjada (Ref. 2145) resulta más práctica por menor esfuerzo de operación.
P: ¿Qué conexión conviene para un skid armado con caños roscados?
R: En diámetros chicos como estos es común la conexión roscada NPT; para uniones soldadas se usa SW o BW según el plano. Decinos cómo está armado tu skid y confirmamos la conexión correcta.
